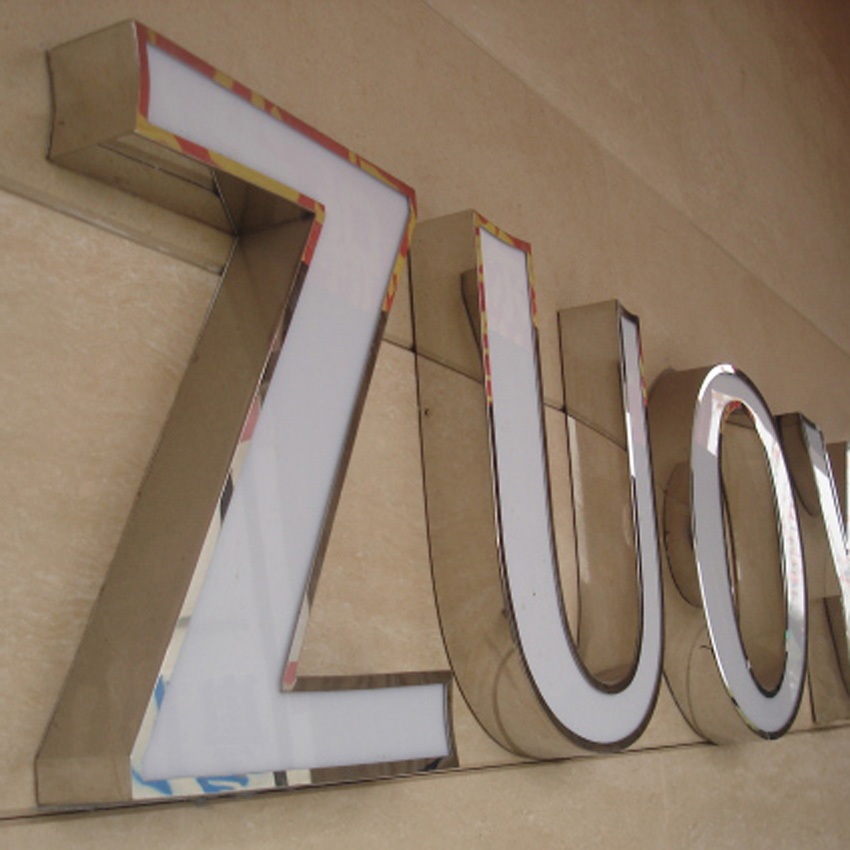

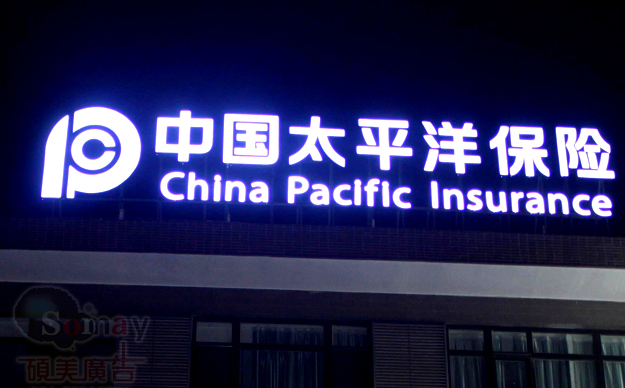

隨著長沙廣告制作行業的發展，LED發光字在大街小巷隨處可見成了城市的靚麗風景線。那么，大家對LED發光字制作的方法了解嗎？下面長沙廣告制作小編從LED發光字制作原理及特點和大家詳細的解說。

（一）LED發光原理

發光二極管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化鎵）、GaP（磷化鎵）、GaAsP（磷砷化鎵）等半導體制成的，其核心是PN結。因此它具有一般P-N結的I-N特性，即正向?qū)?，反向截止、擊穿特性。此外，在一定條件下，它還具有發光特性。在正向電壓下，電子由N區注入P區，空穴由P區注入N區。進入對方區域的少數載流子（少子）一部分與多數載流子（多子）復合而發光。

假設發光是在P區中發生的,那么注入的電子與價帶空穴直接復合而發光,或者先被發光捕獲后，再與空穴復合發光。除了這種發光復合外，還有些電子被非發光（這個介于導帶、介帶中間附近）捕獲，而后再與空穴復合，每次釋放的能量不大，不能形成可見光。發光的復合量相對于非發光復合量的比例越大，光量子效率越高。由于復合是在少子擴散區內發光的，所以光僅在靠近PN結面數μm以內產生。 理論和實踐證明，光的峰值波長λ與發光區域的半導體材料禁帶寬度Ｅg有關，即λ≈1240/Eg（mm）式中Eg的單位為電子伏特（eV）。若能產生可見光（波長在380nm紫光～780nm紅光），半導體材料的Eg應在3.26～1.63eV之間。比紅光波長長的光為紅外光。現在已有紅外、紅、黃、綠及藍光發光二極管，但其中藍光二極管成本、價格很高，使用不普遍。

（二）LED的特性

LED的極限參數

（1）允許功耗Pm:允許加于LED兩端正向直流電壓與流過它的電流之積的大值。超過此值，LED發熱、損壞。

（2）正向直流電流IFm：允許加的正向直流電流。超過此值可損壞二極管。

（3）反向電壓VRm：所允許加的反向電壓。超過此值，發光二極管可能被擊穿損壞。

（4）工作環境topm:發光二極管可正常工作的環境溫度范圍。低于或高于此溫度范圍，發光二極管將不能正常工作，效率大大降低。

（三）LED的分類

1．按發光管發光顏色分

按發光管發光顏色分，可分成紅色、橙色、綠色（又細分黃綠、標準綠和純綠）、藍光等。另外，有的發光二極管中包含二種或三種顏色的芯片。根據發光二極管出光處摻或不摻散射劑、有色還是無色，上述各種顏色的發光二極管還可分成有色透明、無色透明、有色散射和無色散射四種類型。散射型發光二極管和達于做指示燈用。

2．按發光管出光面特征分

按發光管出光面特征分圓燈、方燈、矩形、面發光管、側向管、表面安裝用微型管等。

圓形燈按直徑分為φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等。國外通常把φ3mm的發光二極管記作T-1；把φ5mm的記作T-1（3/4）；把φ4.4mm的記作T-1（1/4）。由半值角大小可以估計圓形發光強度角分布情況。從發光強度角來分有三類：

（1）高指向性。一般為尖頭環氧封裝，或是帶金屬反射腔封裝，且不加散射劑。半值角為5°～20°或更小，具有很高的指向性，可作局部照明光源用，或與光檢出器聯用以組成自動檢測系統。

（2）標準型。通常作指示燈用，其半值角為20°～45°。

（3）散射型。這是視角較大的指示燈，半值角為45°～90°或更大，散射劑的量較大。

3．按發光二極管的結構分

按發光二極管的結構分有全環氧包封、金屬底座環氧封裝、陶瓷底座環氧封裝及玻璃封

裝等結構。

4．按發光強度和工作電流分

按發光強度和工作電流分有普通亮度的LED（發光強度<10mcd）；超高亮度的led（發光強度>100mcd）；把發光強度在10～100mcd間的叫高亮度發光二極管。一般LED的工作電流在十幾mA至幾十mA，而低電流LED的工作電流在2mA以下（亮度與普通發光管相同）。

除上述分類方法外，還有按芯片材料分類及按功能分類的方法。

三、應用常識

LED焊接條件

（1）烙鐵焊接：烙鐵（高30W）溫度不超過300℃；焊接時間不超過3秒；焊接位置至少離膠體2毫米。

（2）波峰焊：浸焊溫度260℃；浸焊時間不超過5秒；浸焊位置至少離膠體2毫米。

引腳成形方法

（1）必需離膠體2毫米才能折彎支架。（2）支架成形必須用夾具或由人員來完成。

（3）支架成形必須在焊接前完成。 （4）支架成形需保證引腳和間距與線路板上一致。

四、清洗

當用化學品清洗膠體時必須特別小心，因為有些化學品對膠體表面有損傷并引起褪色如三氯乙烯、**等。可用乙醇擦拭、浸漬，時間在常溫下不超過3分鐘。

五、靜電防護

靜電和電流的急劇升高將會對LED產生損害，InGaN系列產品使用時請使用防靜電裝置，如防護帶和手套。

注意：使用時人體放電模式HBM<1000V；機器放電模式<100V

以上是長沙廣告制作小編從LED發光字制作原理及特點和大家詳細的解說，如需了解更多關于LED發光字制作的相關知識可以閱讀下《LED發光字制作價格怎么算》。
